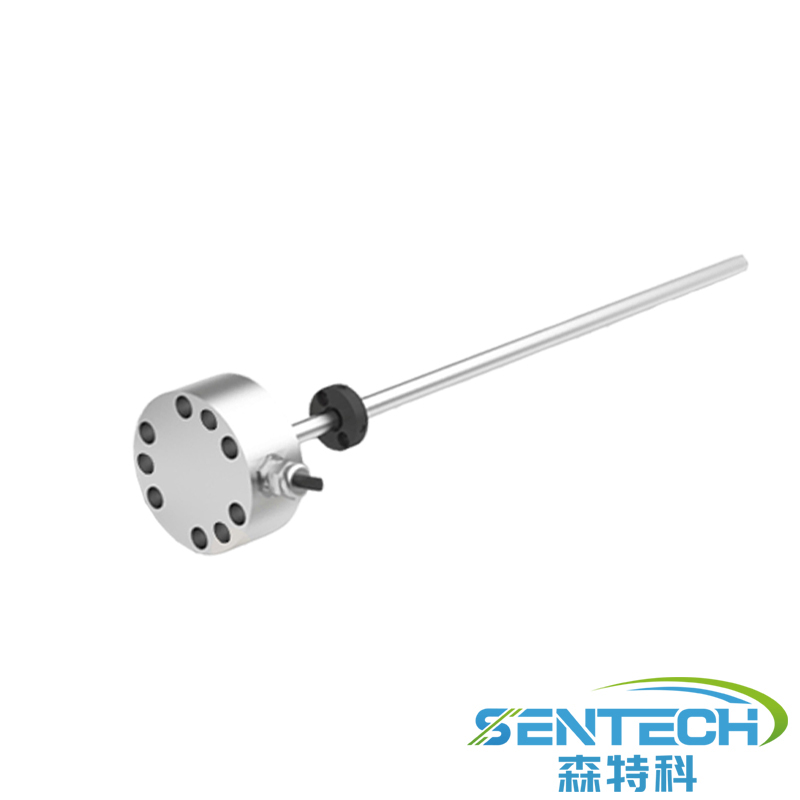

STB系列

性能特點：

STB系列適用于對電子頭安裝空間有嚴格要求的場合，結構緊湊。全封閉設計，最高IP68防護等級。絕對位置輸出，無須歸零。永不磨損，非接觸式測量方式。

技術參數：

測量范圍    50mm-3000mm

輸出信號

  模擬量    電流： 4～20mA  電壓： 0～10Vdc       分辨率： 16位D/A

SSI數字量  24,25位二進制或格雷碼          分辨率 5 / 10 / 20 / 40 / 50 / 100 μm

非線性度 <滿量程的0.02%（最小±50μm）

重復精度 <滿量程的0.001%或與分辨率一樣

電氣連接：

出線方式    直出電纜或者航空插頭

輸入電壓    24Vdc(-15～+20%)

極性保護    最大-30Vdc

超壓保護    最大36Vdc

工作電流    <70mA（隨量程大小而變）

結構與材料：

電子倉     不銹鋼304

測桿      不銹鋼304

磁環      標準磁環

工作條件：

磁環速度   任意

工作溫度   -40～85℃

濕度∕露點 濕度90%，不能結露

溫度系數   <30ppm/℃

防護等級   IP67

外管壓力   35MPa（連續）/70MPa（峰值）

安裝：

安裝方向 任意方向

安裝方式   6個M6X16螺釘端面法蘭壓緊密封
